連鑄工藝是我國冶金企業近十多年來從國外引進的一項先進的鋼水成型鑄造技術，而連鑄回轉臺鋼包電子秤（大包秤）則是實施這一新工藝時不可缺少的在線實時監控稱量裝置。大包秤主要是監視鋼水流進中間罐的情況，防止?jié)茶T后期，鋼渣卷入中包內，影響鑄坯質量。但在回轉臺所處的高溫、撞擊、回轉等惡劣特殊現場環境條件下，要能可靠使用是有難度的。我們經過十幾年來對國內外同類產品解剖分析和吸取十幾年來的成功經驗，開發成功了具有先進特色的回轉臺大包電子秤，并在國內外數家鋼鐵公司用戶中正常可靠使用。

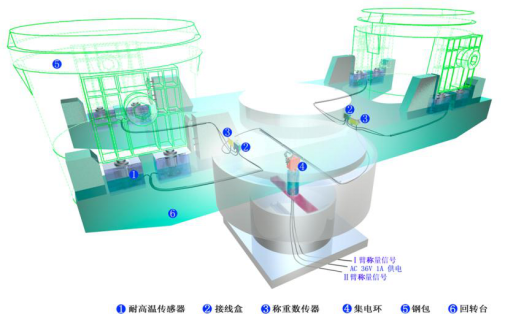

HBS-1C/1B型連鑄回轉臺大包秤由稱重傳感器、稱量箱組件、現場稱重數傳器、集電環和稱量接收顯示器及大顯示器等組成。為了進行計算機或PLC數據采集，稱量接收顯示器具有4~20mA模擬量輸出外，根據需要可配ProfiBus-DP接口。
大包秤的量程和適用的工作環境
·工作環境溫度：傳感器 -20~250℃； 稱重數傳器 -20~85℃；稱量其他儀表 -10~65℃
·工作環境濕度：< 95%RH
·工作電源電壓：220＋22－33VAC 50±5Hz
·額定量程：60~500t；分度值：20/50/100/200kg
·稱量精度：0.3~0.5%，技術性能符合GB/T7723-2008《固定式電子秤》規定的準確度等級為普通準確度，即4級標準
注： ①、根據用戶需要確定大包稱量箱的外形及安裝尺寸，常規情況下A≧400，B≧140，L≧550，H≧360，可直接焊接安裝，也可用螺栓固定安裝；
②、一個回轉臺需占用集電環（滑環）中的6道，或也可配用本公司的JDH-6型集電環。其中AC36V
1A二道，DC24V 20mA 4道；
③、傳感器選用型號：CZL-YB-2EH、CZL-YB-7CH、CZL-YB-7CH1；
連鑄回轉臺大包稱量箱無碟簧的型號為：HBS-1B-60～300t；
連鑄回轉臺大包稱量箱有碟簧的型號為：HBS-1C-60～300t；
④、當回轉臺設置中間立柱簡易蓋包裝號時，可配用本公司開發生產的JDH-GD-1型單軌道大圓弧 滑環，并采用無線稱量傳輸方式。
